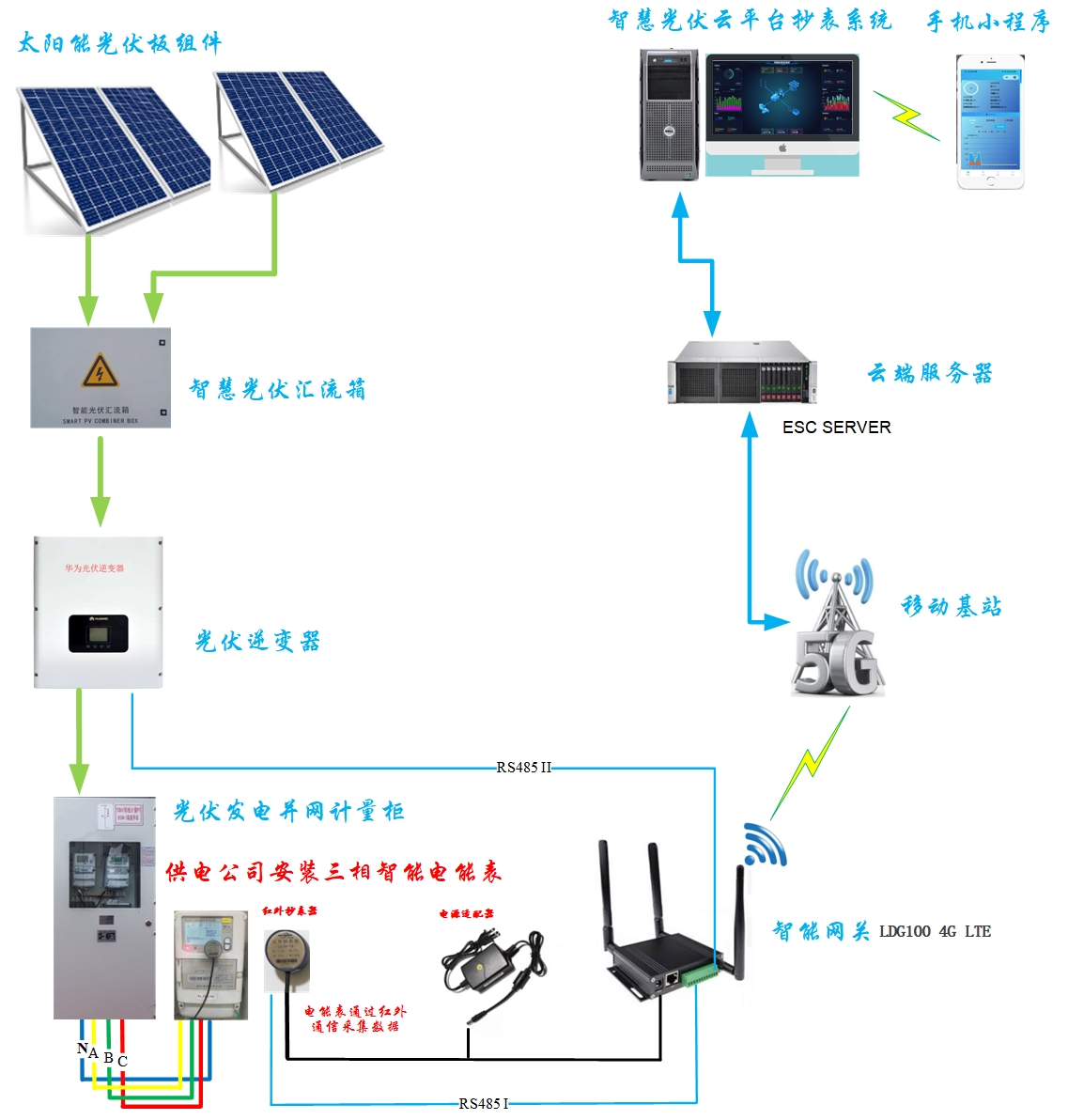

智能网关是高度集成的新一代嵌入式智能通讯装置，是光伏电站自动化系统的一个重要组成部分。本产品用于实现对整个光伏电站的数据信息采集，通过4G无线方式、有线网络通讯将数据信息送至智慧光伏云平台。 智能网关是一款基于2G/3G/4G LTE开发的无线通信产品及以太网有线网络通信。 支持2G/3G/4G LTE全网通网络制式及频段。 4G LTE理论最大下行带宽为150Mbps，理论最大上行带宽为50Mbps。 提供RS232、RS485、GPIOs、LAN等硬件通讯接口，满足大部分工业设备接口连接要求，同时，设备支持Modbus、 DL/T645-1997、DL/T645-2007, DL/T698.45-2017协议，内置多种设备及传感器协议。支持工业设备数据采集、协议分析、脏数据清洗、数据操作、点表配置、远程管理、远程升级等功能。支持市电掉电监测告警，TF卡数据存储，断点续传等功能；系统双备份，内置看门狗及链路维护机制，保证系统死机自动恢复，自动维持链路永久在线； 支持2.4GHz WIFI功能，满足10个用户WIFI热点分享。 支持GPS定位功能，方便用户监控运维。满足新型电力、光伏、储能、逆变器、风电、水利、环境气象仪、环保、工业自动化等应用场景的数据采集和传输数据通信需求。
智能网关是高度集成的新一代嵌入式智能通讯装置，是光伏电站自动化系统的一个重要组成部分。本产品用于实现对整个光伏电站的数据信息采集，通过4G无线方式、有线网络通讯将数据信息送至智慧光伏云平台。
智能网关是一款基于2G/3G/4G LTE开发的无线通信产品及以太网有线网络通信。 支持2G/3G/4G LTE全网通网络制式及频段。 4G LTE理论最大下行带宽为150Mbps，理论最大上行带宽为50Mbps。 提供RS232、RS485、GPIOs、LAN等硬件通讯接口，满足大部分工业设备接口连接要求，同时，设备支持Modbus、 DL/T645-1997、DL/T645-2007, DL/T698.45-2017协议，内置多种设备及传感器协议。支持工业设备数据采集、协议分析、脏数据清洗、数据操作、点表配置、远程管理、远程升级等功能。支持市电掉电监测告警，TF卡数据存储，断点续传等功能；系统双备份，内置看门狗及链路维护机制，保证系统死机自动恢复，自动维持链路永久在线； 支持2.4GHz WIFI功能，满足10个用户WIFI热点分享。 支持GPS定位功能，方便用户监控运维。满足新型电力、光伏、储能、逆变器、风电、水利、环境气象仪、环保、工业自动化等应用场景的数据采集和传输数据通信需求。
| 硬件功能 | |
| 操作系统 |
内嵌 Linux 3.18.20 操作系统 |
| 处理器 |
ARM cortex A7, 1.2GHz |
| 内存 |
NAND FLASH 512MByte, SDRAM 256MByte |
| 网络制式 |
全网通，支持LTE-FDD, LTE-TDD, DC-HSDPA, HSPA+, HSDPA, HSUPA ，WCDMA 网络下数据连接 |
|
硬件接口 |
2* LAN 10/100/1000Mbps 千兆网口， 1*RS232/1*RS485 或2*RS485 口，GPIOS口 |
|
看门狗 |
内置看门狗功能 |
|
按 键 |
复位键 |
|
LED 状态指示 |
电源，系统，信号强度，LAN口，WIFI（选项） |
|
标配电源 |
直流输入：+12V 2A |
|
电源供电范围 |
直流输入： +6/2A~36V/0.5A |
|
工作电流 |
最大 160 mA,1.92W @12 V |
|
峰值电流 |
最大 220mA @12V |
|
功 耗 |
数据传输状态： 最大 160 mA, 1.92W @12 V |
|
温 度 |
工作温度 -30 ºC ~+70ºC，存储温度 -35 ºC ~+75ºC |
|
环境湿度 |
5%~95% ，无凝结。 |
|
防护级别 |
网口，RS232/RS485，接触放电 +/-4KV，空气放电 +/-8KV |
|
外壳防护级别 |
IP30 |
|
外壳 |
黑色铝合金外壳 |
|
外形尺寸 |
115mm * 73mm * 20mm |
|
安装方式 |
桌面或挂墙 |
| 4G天线 |
2* 2 MIMO 4G LTE 外置天线，SMA 连接器，50 Ω 阻抗。 |
|
SIM 卡 |
支持 1* SIM 卡，1.8V / 3V |
| 软件功能 | |
|
参数设置 |
支持自动检测全球网络运营商的MNC和MCC参数。 内置全球运营商APN、用户名、密码等网络参数。 同时支持手动设置网络参数。 |
|
拨号方式 |
上电自动拨号联网 |
|
网络协议 |
支持MQTT、PPTP、L2TP、IPSEC VPN、TCP、UDP、DHCP、HTTP、DDNS、TR-069、HTTPS、SSH、SNMP等协议 |
|
工业协议 |
支持Modbus，DL/T645-1997、DL/T645-2007、DL/T698.45-2017等协议 |
| 工业设备协议 |
◆ 逆变器品牌：华为，阳光，锦浪，易事特，古瑞瓦特，三晶，晶福源，仪能，科士达，英威腾，中能，茂硕，鑫琪，艾伏，欧姆尼克，兆能，固德威等主流厂家逆变器协议。 ◆ 内嵌温度、超声波、超强版红外抄表器、露点仪等传感器协议。 ◆ 智能电能表：南方电网、国家电网标准电能表等通信协议。 |
|
路 由 |
支持静态路由 |
|
桥模式 |
支持4G桥模式 |
|
APN |
支持多APN接入网络 |
|
系统保障 |
系统双备份，支持系统自动检测机制，系统异常或崩溃自动恢复 |
|
链路维护 |
内置链路维护及自动恢复机制 |
|
防火墙 |
支持TCP、UDP、ICMP报文的灵活访问控制，支持端口映射、NAT 等功能 |
|
DDNS |
支持一些第三方服务提供商，其他可以手动配置 |
|
固件升级 |
支持本地UI界面及远程升级 |
|
远程管理 |
支持远程访问管理 |
|
应用开放 |
支持用户基于我们系统做二次应用开发 |
|
VPN 功能 |
支持 OpenVPN, IPSEC VPN,PPTP,L2TP等VPN协议 |
|
Web界面 |
HTTP, 固件升级 |
|
命令行 |
SSHv2 ,telnet |
| WIFI可选项 | |
|
无线模式 |
AP模式 |
|
无线加密 |
支持 WPA, WPA2,WPAI, WEP, TKIP等加密方式 |
|
WIFI 天线 |
1T/1R， 50 Ω 阻抗 |
|
WIFI 热点分享 |
支持10个用户WIFI热点接入上网 |
|
WIFI 发射功率 |
详见说明书 |
|
WIFI接收灵敏度 |
详见说明书 |
