DCLL23-SZLD型光伏通信接口转换器是连接光伏逆变器的通信接口配件。实现光伏逆变器硬件线路连接。实现逆变器发电信息、运行参数、用电信息采集的产品。用于单个逆变器的智慧能源信息采集系统、原有厂家云平台双主站系统运行需求。将逆变器原有的一路RS485通信接口扩展成两路RS485通信接口，在其中一路通信接口接入原有4G数据棒，保证原有厂家云平台通信不受影响，另一路RS485通信接口连接智慧能源网关，实现两个主站均可正常数据采集、下发指令等功能。

1、光伏通信接口转换器接口说明

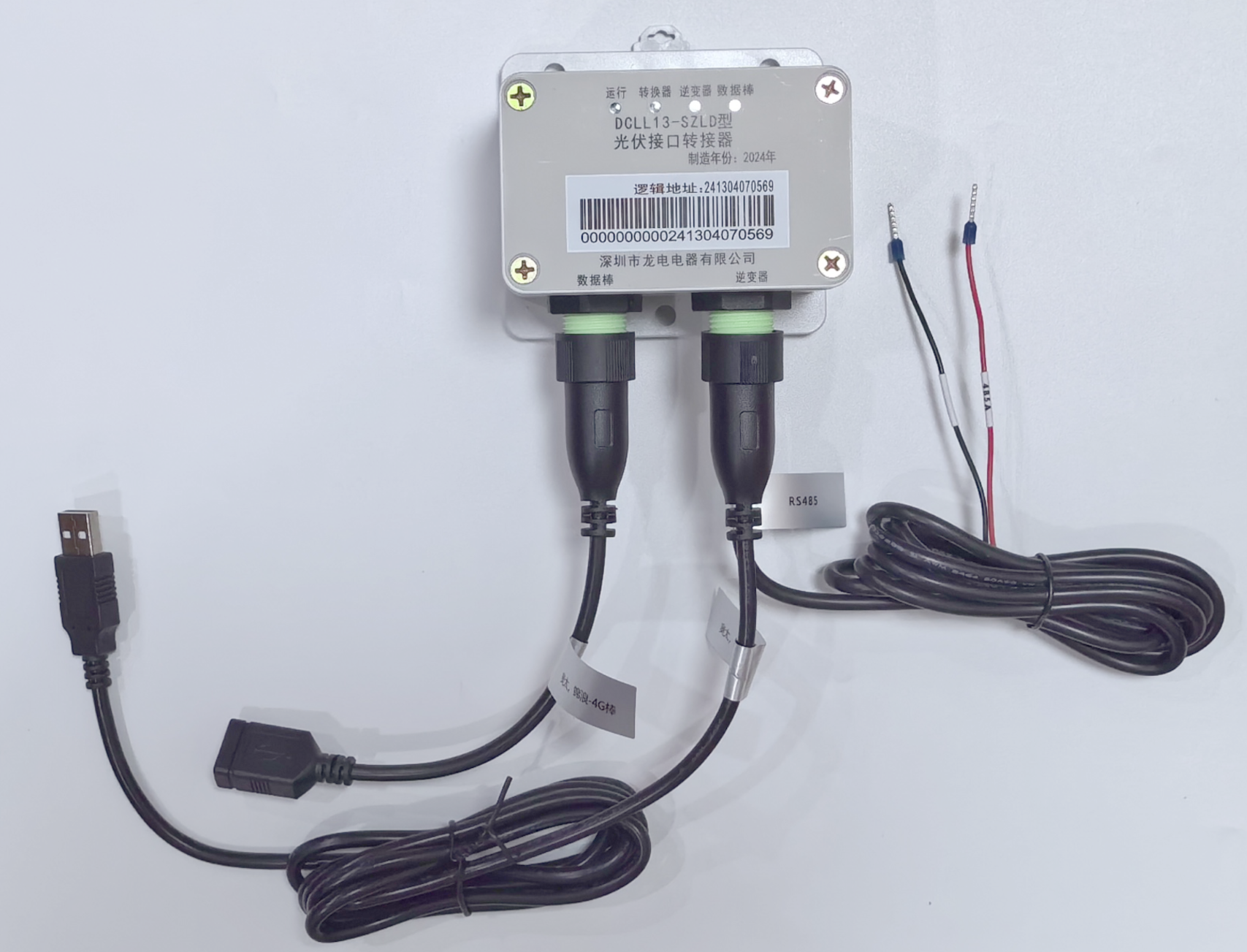

接口转换器对外采用标准端子，共三个。采集棒接口接逆变器的原有的4G数据棒，逆变器接口接逆变器上的数据棒接口位置，RS485接口通过485线跟智慧能源网关连接RS485连接。

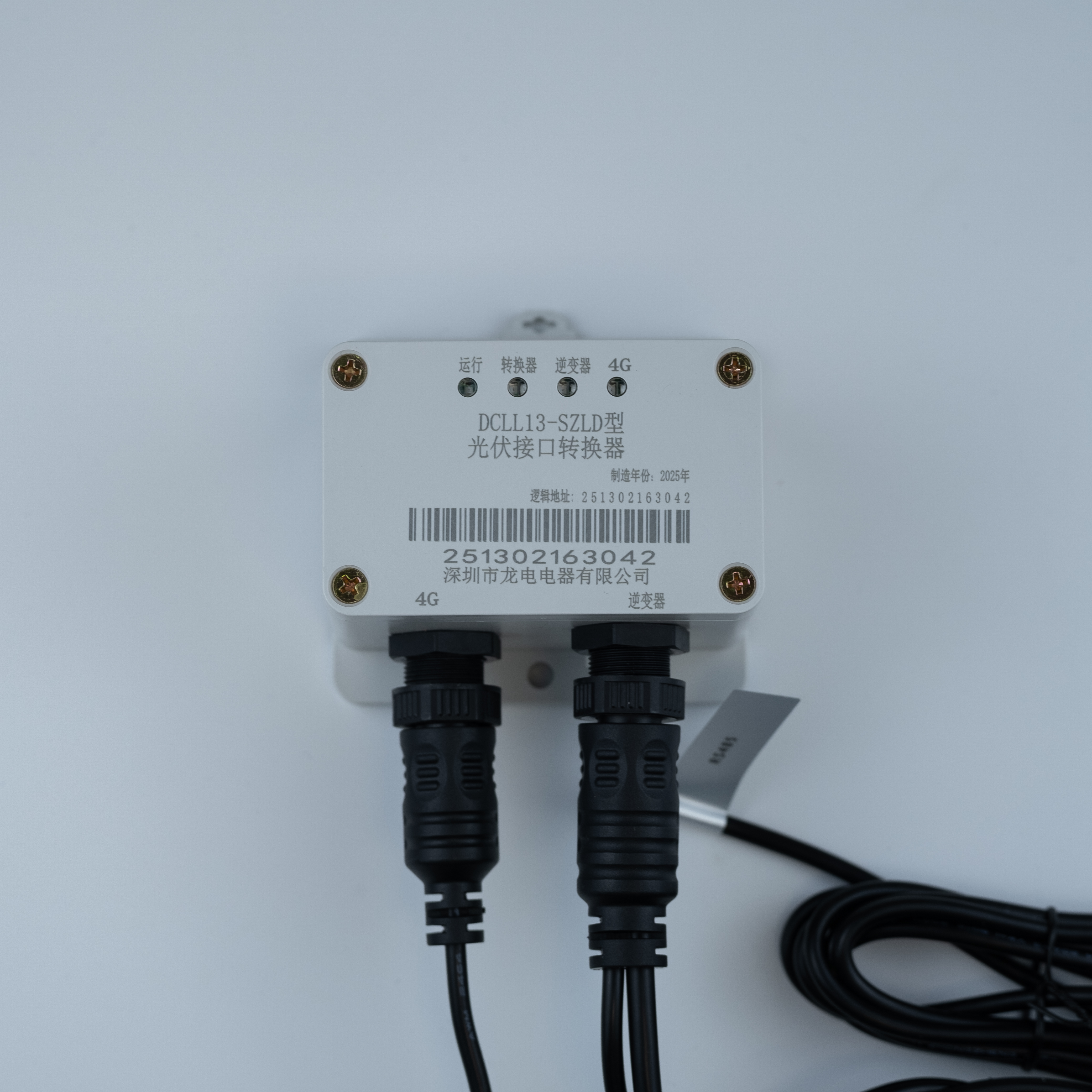

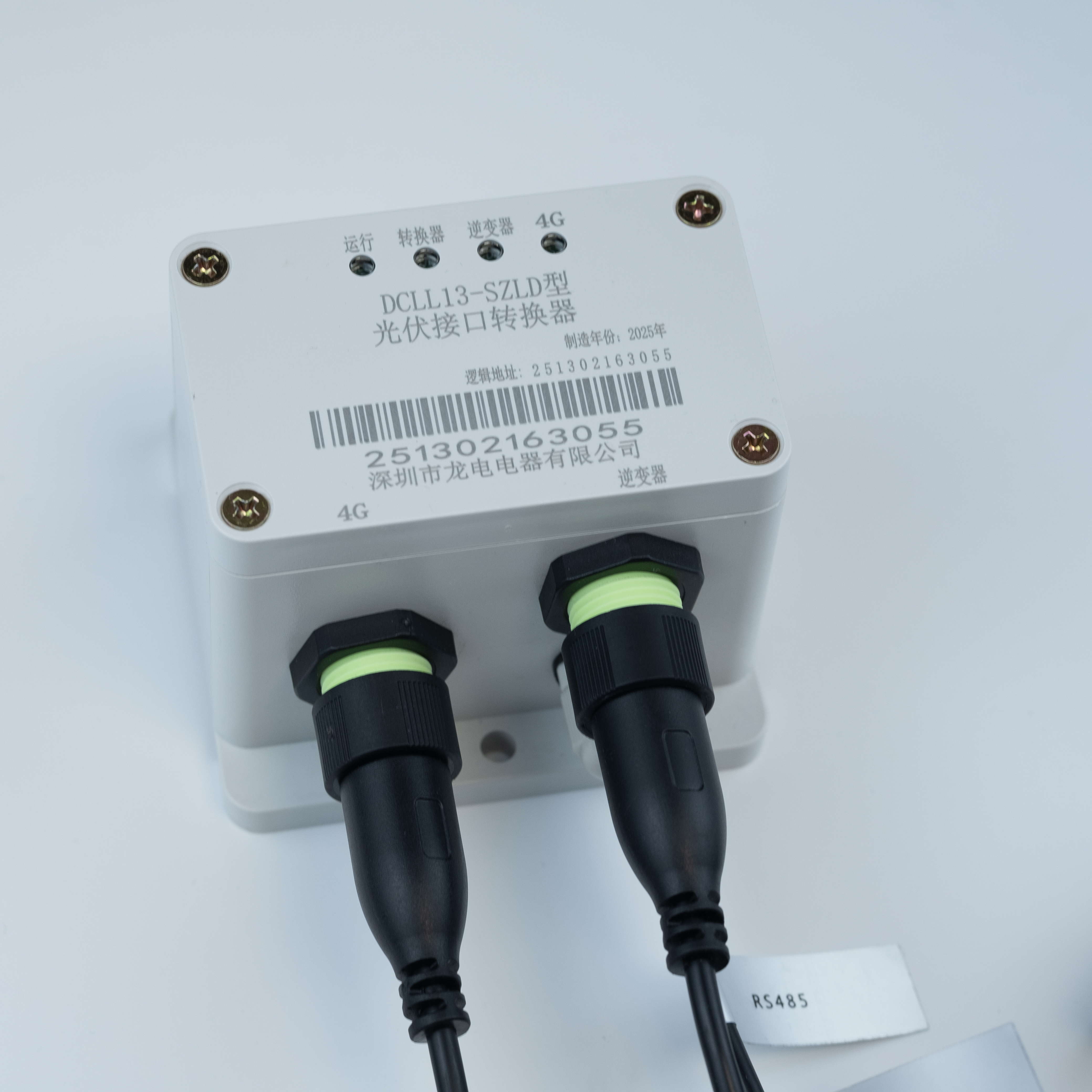

2、光伏通信接口转换器指示灯状态

运行灯——运行状态指示灯，红色，灯亮一秒灭一秒交替闪烁表示通信接口转换器正常运行，灯常灭表示未上电；

转换器灯——上行485等，红绿双色，红灯闪烁表示接收数据，绿灯闪烁表示发送数据；

逆变器灯——逆变器通信状态指示灯，红绿双色，红灯闪烁表示接收数据，绿灯闪烁表示发送数据；

数据棒灯——数据棒通信状态指示灯，红绿双色，红灯闪烁表示接收数据，绿灯闪烁表示发送数据。

3、光伏接口转换器功能要求

3.1通信接口

3.1.1通信方式

采用RS-485进行通信。

3.1.2通信速率

RS-485接口通信波特率默认9600bps，校验方式为无校验、数据位为8位、停止位为1位，能够自适应逆变器485接口速率，实现串口自动匹配。

3.1.3通信协议

转换器主要是实现逆变器厂家自带Modbus通信协议转发，自身不带Modbus通信协议处理功能。

通信协议支持锦浪、禾望、科士达、固德威、华为、奥太、爱士惟、阳光电源、上能、正泰、光伏星、天合富家等市场占有率大的光伏逆变器厂家通通信协议。

3.2数据转发

转换器支持通信地址配置，光伏规约转换器通过发送通信指令，对应地址转换器切换电网或者原厂家通信信道，实现逆变器数据的转发。当电网采集完毕后，切换到厂家通信信道，保证原厂家采集信道不受影响。

3.3通信地址资产管理

可配置通信地址，作为对应逆变器唯一地址码。该地址码用于用电信息采集系统资产及通信地址管理。

3.4采集数据可靠性

3.4.1采集数据准确度

转换器采集逆变器的数据与逆变器示值一致。

3.4.2数据采集成功率

规约转换器、光伏接口转换器和逆变器组成一个数据采集网络。在试验条件下进行测试，测试不少于400次，成功率满足>99%的规定。
